商品PC耐力板的規(guī)格大多是以PC原料的相對分子質(zhì)量的大小進(jìn)行劃分。耐力板的性能與其相對分子質(zhì)量有關(guān)，相對分子質(zhì)量高，熔體粘度大、成型加工困難。長纖維增強PC不宜選用高相對分子質(zhì)量PC。對于玻纖增強聚碳酸酯共混…
商品
PC耐力板的規(guī)格大多是以PC原料的相對分子質(zhì)量的大小進(jìn)行劃分。耐力板的性能與其相對分子質(zhì)量有關(guān)，相對分子質(zhì)量高，熔體粘度大、成型加工困難。長纖維增強PC不宜選用高相對分子質(zhì)量PC。
對于玻纖增強聚碳酸酯共混物體系而言，共混組分的相對分子質(zhì)量對性能也有很大的影響，楊革生等采用不同相對分子質(zhì)量的PBT及PC

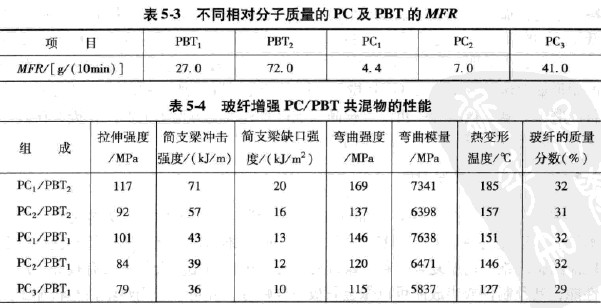

耐力板進(jìn)行共混，研究了相對分子質(zhì)量對玻纖增強PC/PBT共混體系的相結(jié)構(gòu)及性能的影響。他們選用了不同相對分子質(zhì)量的PC及PBT進(jìn)行組合，兩者的質(zhì)量比為30: 70，同時再加入占PC與PBT總質(zhì)量15%的ACR（抗沖劑）、1%的亞磷酸三苯酯。加入亞磷酸三苯酯的目的是抑制PBT與PC之間發(fā)生酯交換反應(yīng)。表5-3為不同相對分子質(zhì)量的PBT及
耐力板的MFR。玻纖增強的不同相對分子質(zhì)量的PC/PBT共混物的性能測試結(jié)果見表54。
本文《PC耐力板的相對分子質(zhì)量的選擇》由陽光板、耐力板、聚碳酸酯板材專業(yè)制造商----海寧仟承塑業(yè)有限公司 http://www.hzfuding.com 編輯提供。如需轉(zhuǎn)載請注明出處。
